از هر سه نقشه‌بردار بپرسید هزینه نقشه‌برداری توتال استیشن چقدر است، احتمالاً سه عدد متفاوت خواهید شنید، و هر سه از نظر فنی درست هستند. قیمت توتال استیشن بسته به ماهیت واقعی کار تغییر می‌کند، چه علامت‌گذاری چهل نقطه فونداسیون در یک کارگاه ساختمانی باشد، چه اندازه‌گیری مرز یک مزرعه پنج ایکری، یا استقرار پایه یک پل با دقت میلی‌متری. این کارها کاملاً با هم متفاوت‌اند، هرچند مشتری با شنیدن کلمه نقشه‌برداری اغلب فکر می‌کند همه یکسان هستند.

همین موضوع مشتریانی را که برای اولین بار نقشه‌برداری سفارش می‌دهند گیج می‌کند، چون آن‌ها یک نرخ واحد به ازای هر ایکر یا هر روز را انتظار دارند. در عمل، کار توتال استیشن بر اساس آنچه واقعاً در زمین تولید می‌شود قیمت‌گذاری می‌شود: نقاط علامت‌گذاری شده، مساحت اندازه‌گیری و محاسبه شده، یا مبلغی ثابت برای کارهایی که آنقدر کوچک هستند که نمی‌توان به شکل دیگری قیمت‌گذاری کرد. در ادامه می‌بینید که این قیمت در واقعیت میدانی چگونه تعیین می‌شود، بر اساس نرخ‌های استاندارد مورد استفاده در علامت‌گذاری قطعات زمین، کار فونداسیون و نقشه‌برداری مساحت زمین.

چرا قیمت توتال استیشن بر اساس تعداد نقاط تقسیم می‌شود

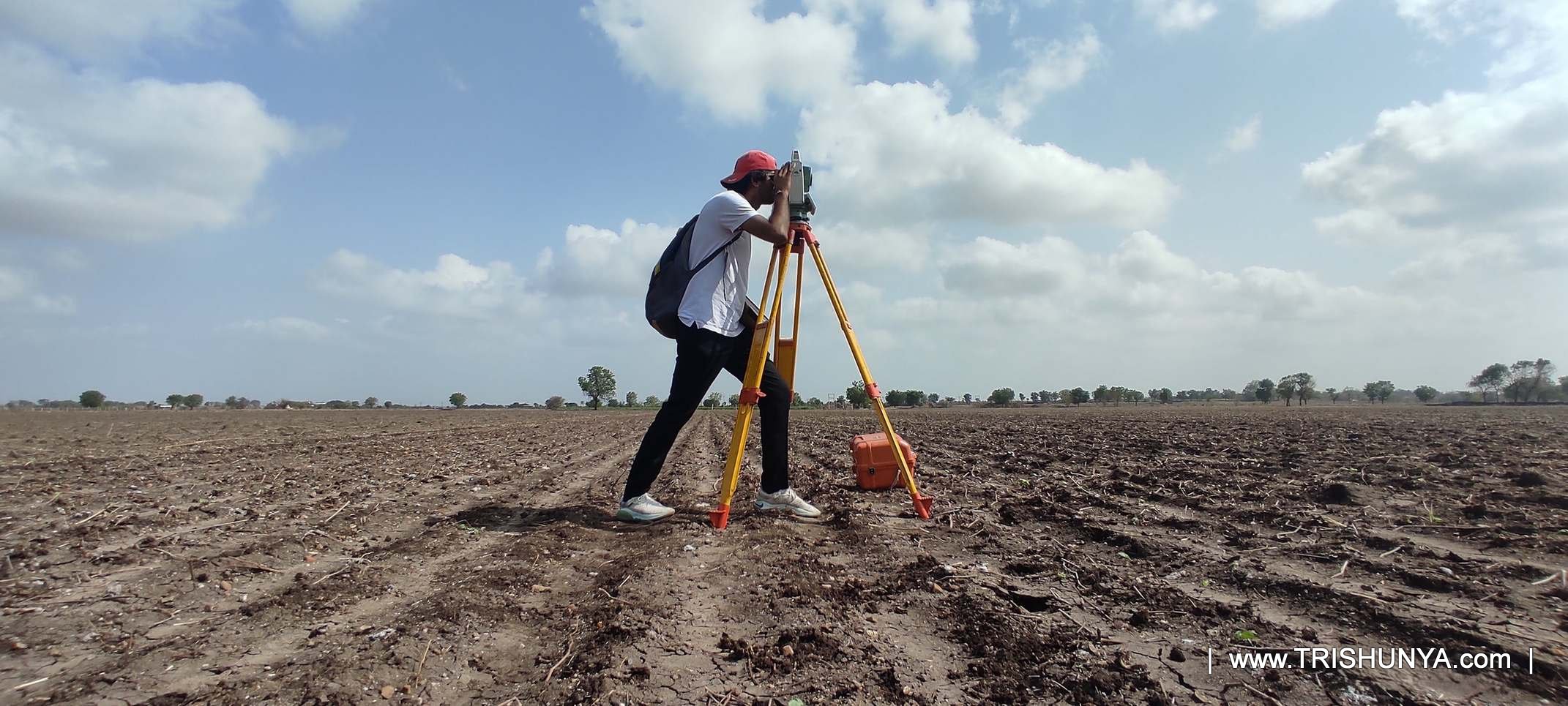

توتال استیشن با خط دید مستقیم اندازه‌گیری می‌کند. دستگاه باید در هر نقطه‌ای که ثبت می‌کند، منشور را به‌طور فیزیکی ببیند. در یک قطعه زمین باز بدون مانع، یک نقشه‌بردار می‌تواند به راحتی صد نقطه را در یک روز کاری میدانی معمولی تکمیل کند، زیرا دستگاه در یک مکان ثابت می‌ماند و فقط بین اهداف می‌چرخد. این همان پایه‌ای است که نرخ پایین‌تر به ازای هر نقطه بر اساس آن بنا شده، و فرض می‌کند زمین تا حد معقولی باز است.

وقتی کاری از 100 نقطه فراتر می‌رود، قیمت به ازای هر نقطه در واقع کاهش می‌یابد نه افزایش، زیرا هزینه بسیج تیم و دستگاه به سایت از قبل توجیه شده، و هر نقطه اضافی پس از آن به‌جای یک استقرار جدید، تلاشی حاشیه‌ای می‌شود. در کارهای حساس به دقت، عکس این اتفاق می‌افتد: پل‌ها، فونداسیون ساختمان‌های بلند، سایت‌های نیروگاه، جایی که تلورانس به 2 میلی‌متر می‌رسد و هر استقرار قبل از ادامه کار نقشه‌بردار، در برابر یک نقطه کنترل بررسی و دوباره بررسی می‌شود. دقیقاً از همین جا نرخ 400 روپیه به ازای هر نقطه می‌آید، و این قیمت دلیل واقعی دارد. اشتباه در علامت‌گذاری روی پایه یک پل چیزی نیست که بعداً با عذرخواهی اصلاح شود، بلکه چیزی است که یک مهندس سازه باید پیش از ریختن بتن حتماً متوجه آن شود.

قیمت نقشه‌برداری توتال استیشن بر اساس نوع کار

نرخ‌های توتال استیشن در سه دسته کاربردی قرار می‌گیرند: علامت‌گذاری نقاط، نقشه‌برداری زمین بر اساس مساحت، و کارهای کوچک با مبلغ ثابت.

نرخ‌های علامت‌گذاری نقاط

علامت‌گذاری نقاط به ازای هر نقطه قیمت‌گذاری می‌شود، و نرخ بستگی به حجم و دقت دارد، نه فاصله طی‌شده. همان 60 نقطه در کار علامت‌گذاری قطعه زمین در مقابل کار علامت‌گذاری فونداسیون قیمت متفاوتی دارند، زیرا حاشیه خطای قابل قبول در این دو متفاوت است. علامت‌گذاری حساس به دقت دوباره به‌طور جداگانه قیمت‌گذاری می‌شود، زیرا هدف دقت 2 میلی‌متر به معنای بررسی‌های بیشتر استقرار برای هر نقطه است.

نرخ‌های نقشه‌برداری مساحت زمین

مزارع و قطعات زمین باز بزرگ به ازای هر ایکر قیمت‌گذاری می‌شوند نه هر نقطه، زیرا آنچه در اینجا تحویل داده می‌شود یک نقشه‌برداری کامل مرزی و محاسبه مساحت است، نه مجموعه‌ای از نقاط جداگانه علامت‌گذاری شده. یک نقشه‌برداری مرزی پایه به ازای هر ایکر 1,000 روپیه است. اگر نقشه‌برداری خطوط تراز نیز اضافه شود، یعنی نقشه‌بردار ارتفاع زمین را نیز روی یک شبکه مشخص و نه فقط نقاط گوشه ثبت کند، نرخ به 2,000 روپیه به ازای هر ایکر می‌رسد، زیرا اکنون تیم باید کل بخش داخلی را نیز پیاده و اندازه‌گیری کند، نه فقط محیط را.

کارهای کوچک و حداقل هزینه‌ها

قطعات زمینی که مساحت آن‌ها کمتر از حدود 1,000 متر مربع است، با یک مبلغ ثابت 5,000 روپیه‌ای قیمت‌گذاری می‌شوند که تا دو ساعت کار میدانی در محدوده شهر را پوشش می‌دهد، زیرا با احتساب زمان حمل‌ونقل و استقرار، نرخ به ازای هر ایکر برای کاری به این کوچکی به‌طور غیرواقعی پایین خواهد بود. هر کار کوچک‌تر از این، در حداقل هزینه کلی 10,000 روپیه قرار می‌گیرد که تا پنج ساعت از یک روز کاری میدانی را پوشش می‌دهد، صرف‌نظر از اینکه قطعه زمین واقعی چقدر کوچک باشد. هزینه بسیج یک تیم نقشه‌برداری و دستگاه به یک سایت تقریباً یکسان است، خواه قطعه زمین 200 متر مربع باشد یا 2,000 متر مربع، و به همین دلیل است که حداقل هزینه از ابتدا وجود دارد.

در توتال استیشن، خط دید همه‌چیز است. کار کند نیست چون دستگاه کند است. کار کند است چون تعداد دفعاتی که باید جابه‌جا شود زیاد است. یادداشت عملیات میدانی، عملیات توتال استیشن

خروجی واقعی یک کار علامت‌گذاری نقطه چه چیزهایی را شامل می‌شود

یک کار علامت‌گذاری فقط یک میخ فیزیکی روی زمین نیست. شامل اندازه‌گیری میدانی، فهرستی از مختصات که با نقطه کنترل مرجع مطابقت دارد، و در جایی که دامنه کار نیاز باشد، یک نقشه اولیه برای بایگانی مشتری نیز می‌شود که از قبل در نرخ هر نقطه لحاظ شده است.

آیا در حال خواندن یک نقشه‌برداری قدیمی هستید؟ شاید در حال دیدن واحدهای زنجیر و حلقه باشید

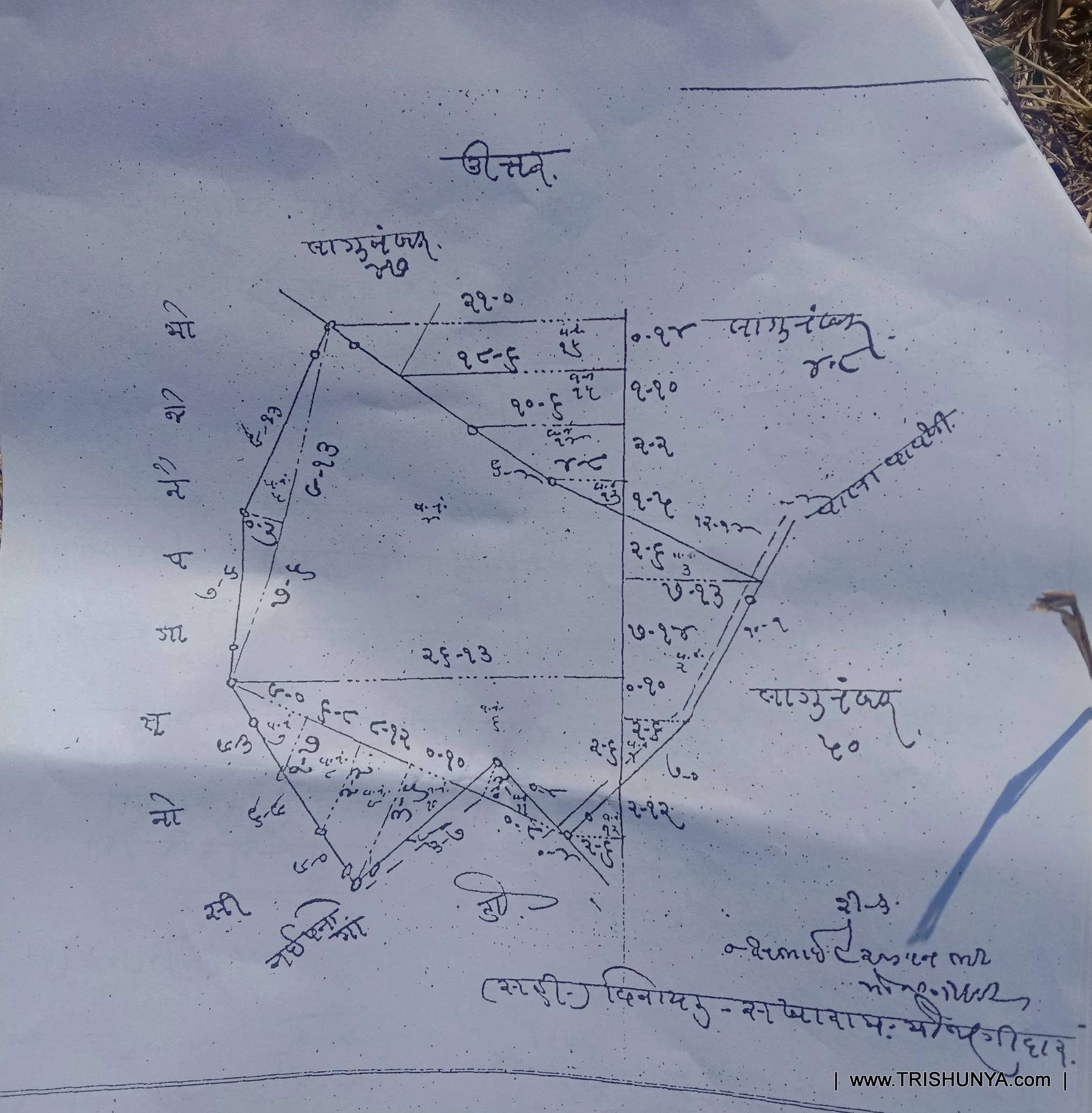

هر نقشه‌برداری‌ای که مشتری تحویل می‌دهد به واحد متریک نیست. نقشه‌های کاداستری قدیمی، از نوعی که هنوز هم در سوابق زمین دولتی سراسر هند دیده می‌شود، خیلی پیش از وجود توتال استیشن‌ها یا حتی دستگاه‌های الکترونیکی ابتدایی، با اندازه‌گیری‌های زنجیر و حلقه نقشه‌برداری شده‌اند. نشانه‌ای مانند 26-13 روی یک نقشه قدیمی تیپان به معنای 26 زنجیر و 13 حلقه است، نه 26.13 متریک، و اشتباه در درک این تفاوت واقعاً باعث اختلافات مرزی شده است.

این تطبیق خود یک کار میدانی کوچک است که اکثر مشتریان هنگام درخواست اولیه قیمت آن را پیش‌بینی نمی‌کنند، و ممکن است کمی زمان اداری اضافی بر نرخ استاندارد میدانی بیفزاید، به‌ویژه زمانی که نقشه قدیمی محو یا پاره شده باشد.

تماشا کنید: نقشه‌برداری توتال استیشن در میدان

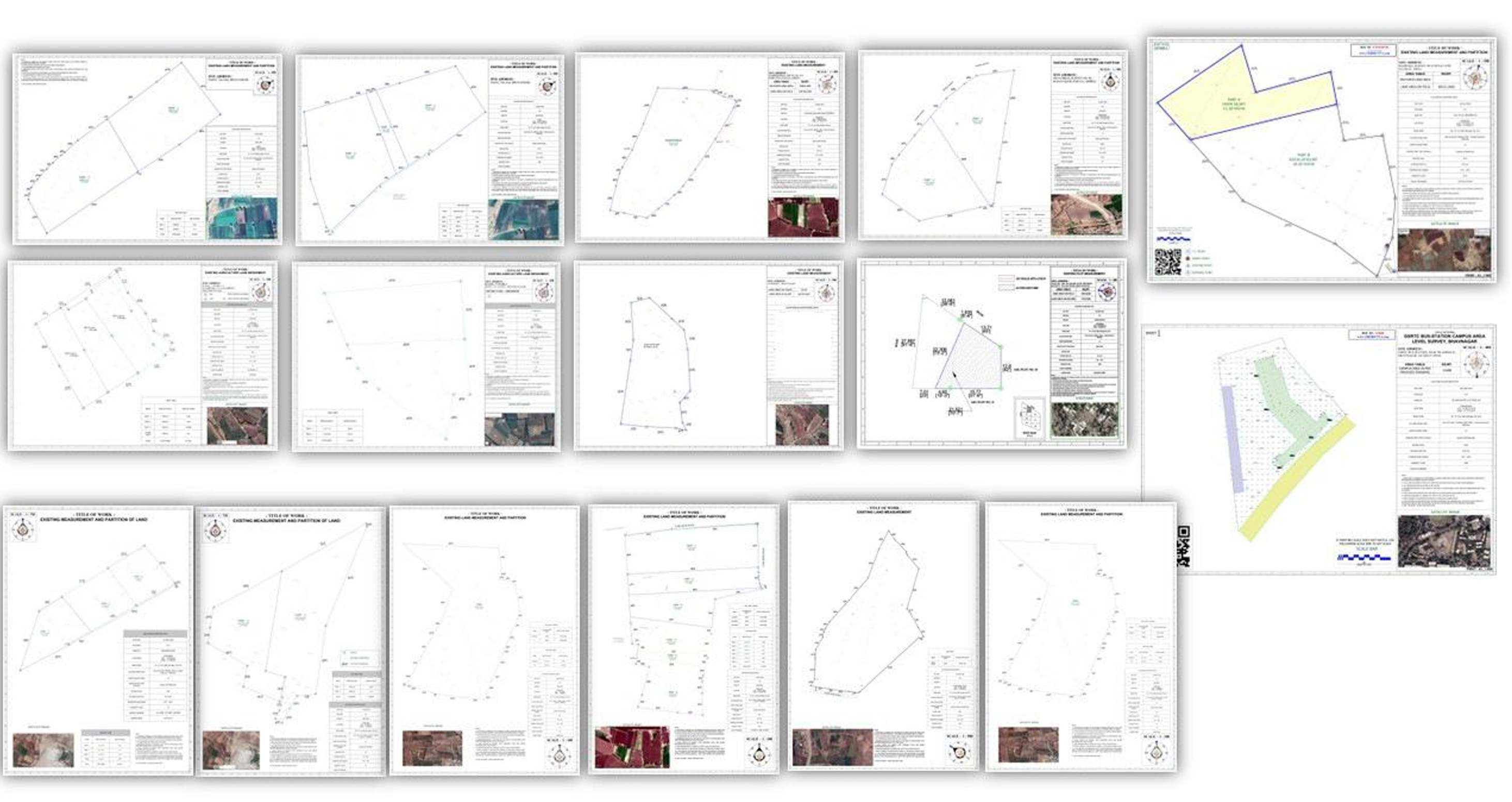

نقشه نقشه‌برداری واقعاً چه شکلی است

پس از جمع‌آوری داده‌های میدانی، کار به سمت آماده‌سازی نقشه پیش می‌رود: ترسیم نقاط، محاسبه مساحت، و مرتب‌سازی هرگونه داده خطوط تراز یا ویژگی‌ها که دامنه کار نیاز دارد. این همان خروجی‌ای است که مشتری مدت‌ها پس از پایان بازدید میدانی نگه می‌دارد و به آن مراجعه می‌کند.

شرایط میدانی که نرخ‌ها را بالاتر از استاندارد می‌برند

نرخ‌های بالا فرض شرایط میدانی معقول و عادی را دارند. نقشه‌برداری در فصل مونسون، کار علامت‌گذاری شبانه، یا سایت‌هایی با ساخت‌وساز موجود سنگین، همگی زمانی را اضافه می‌کنند که نرخ استاندارد آن را در نظر نمی‌گیرد، و یک قیمت‌گذاری منصفانه این را منعکس می‌کند.

More From the Field

Foundation point marking in progress on a large construction site.

Center line marking for a proposed overbridge, watched by curious local residents.

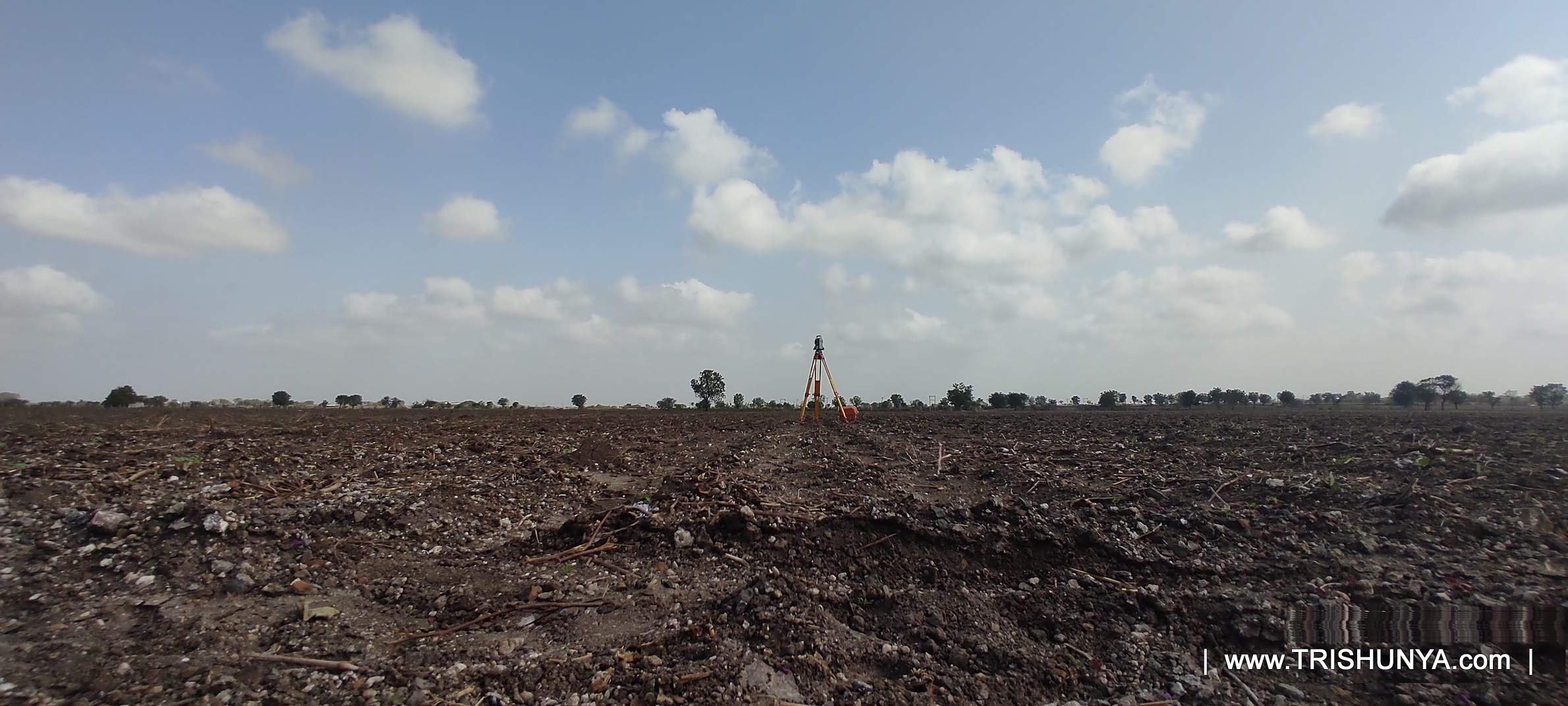

Instrument leveling and setup on open farmland before survey begins.

A protective cap keeps the instrument from overheating between readings.

Total station survey and marking work underway on a national highway project.

Foundation marking for a wind turbine site, photographed from inside the excavated footing.

After a boundary survey, local farmers review the computed land area on site.

A mini prism, used when a job calls for tighter demarcation accuracy.

The prism bubble level, checked before every reading to hold accuracy tight.

Night marking work for a bridge center line, torch light guiding the bubble level check.

A contour drawing output for a bus stand campus survey.

Contour drawing prepared for a government garden project under construction.

Level drawing output for a bridge corridor survey.

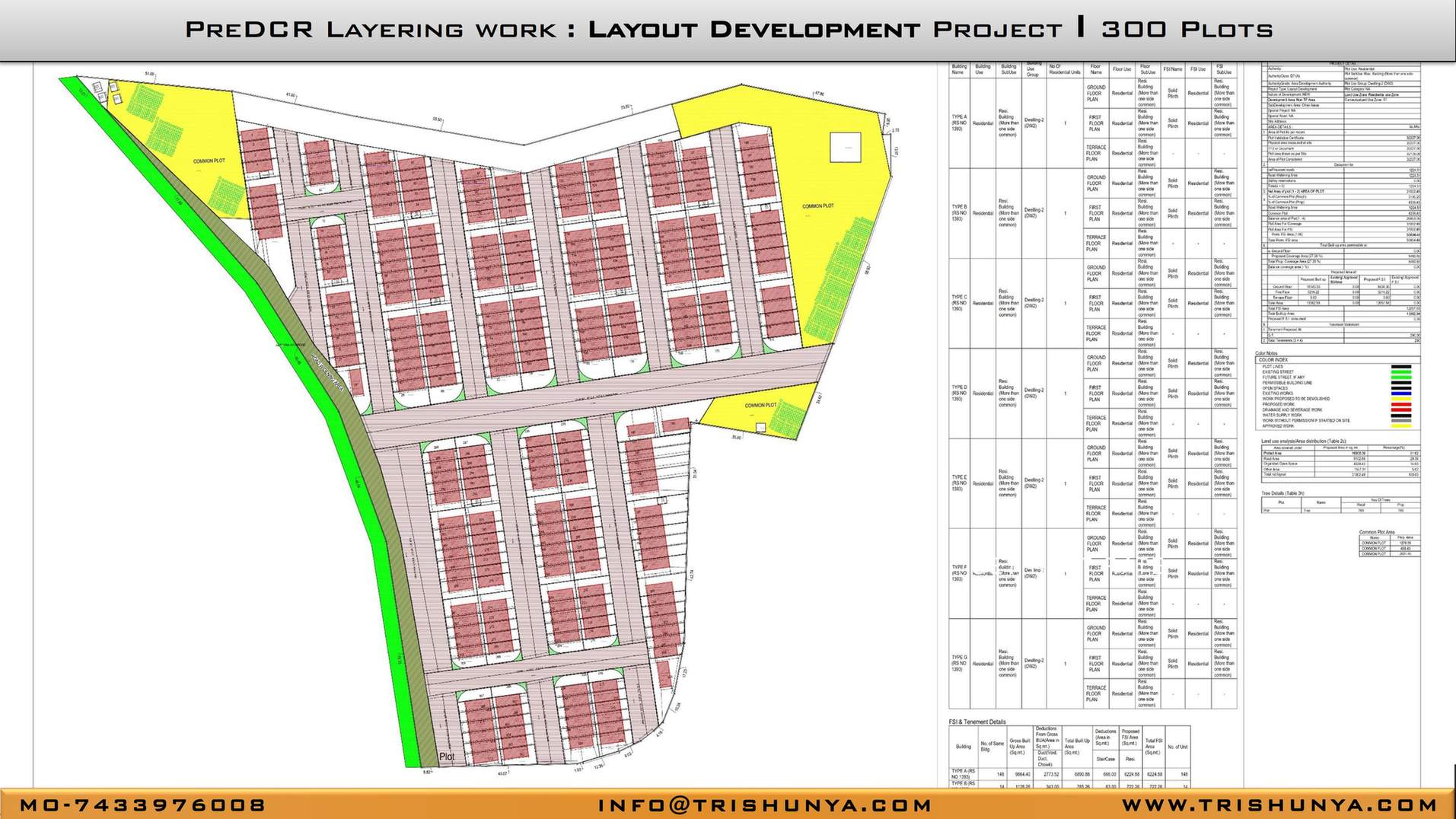

Another society layout drawing showing plot boundaries and dimensions.

A 3D model view of society plotting, built from the same survey dataset.

Another angle of the society plotting 3D model.

Field survey continuing through monsoon conditions on a national highway project.

جمع‌بندی

قیمت توتال استیشن پیچیده به نظر می‌رسد فقط به این دلیل که در واقع سه کار متفاوت را تحت یک دستگاه انجام می‌دهد: علامت‌گذاری نقاط، نقشه‌برداری مساحت، و کارهای کوچک با مبلغ ثابت، که هرکدام منطق خاص خود را برای نحوه تعیین نرخ دارند. وقتی مشخص شود که یک پروژه واقعاً در کدام دسته قرار می‌گیرد، و اینکه تلورانس مورد نیاز استاندارد است یا حساس به دقت، نرخ قابل‌اعمال به‌جای یک عدد مرموز که از یک برگه قیمت بیرون می‌آید، تا حد زیادی قابل‌پیش‌بینی می‌شود.

چه نیاز علامت‌گذاری صد نقطه فونداسیون در یک کارگاه ساختمانی باشد، چه نقشه‌برداری مرز یک مزرعه پنج ایکری، یا استقرار پایه یک پل با تلورانس 2 میلی‌متری، تیم‌های میدانی Trishunya هر روز در سراسر هند نقشه‌برداری توتال استیشن انجام می‌دهند، و سریع‌ترین راه برای دریافت عدد دقیق برای یک سایت خاص، صحبت مستقیم درباره دامنه کار با یک نقشه‌بردار است، به‌جای حدس زدن از یک جدول نرخ عمومی.
